渦街流量計是根據卡門(Karman)渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量,如氣體、液體、蒸汽等多種介質。廣泛應用于化工,食品,供熱,電力等行業。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械部件,并且采用壓電應力式傳感器,因此可靠性高,維護量小,能長期穩定使用。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的測量儀器。
● 結構簡單,無運動磨損部件,便于安裝和維護。
● 測量精度高,可靠性高,不需要現場調試。
● 壓力損失小,量程范圍寬。溫壓補償,精準測量。
● 放大板采用獨特設計,氣、液通用。
● 安裝方式靈活,可垂直、水平或不同角度傾斜安裝。
● 采用消擾電路和抗振動傳感頭,具有較好抗振動性能。
項目 | 性能參數 |
公稱通徑 | DN15~DN400 (滿管式)≥DN200 插入式 |
公稱壓力 | 1.6Mpa、2.5Mpa、4.0Mpa。可定制更高壓力 |
介質溫度 | -40℃~+250℃ -40℃~+350℃(高溫型) |
本體材質 | 304不銹鋼 特殊材質協議訂貨 |
精度等級 | 管道式:±0.5%、±1.0%、±1.5%/插入式:±2.5% |
量程比 | 1:10~1:30 |
工作電源 | 外電源:+24VDC±15% ,適用于4~20mA、脈沖、RS485 |
內電源:1組3.6v鋰電池,可工作一年以上 | |
信號輸出 | 模擬4~20mA信號、脈沖信號 |
通訊輸出 | RS485通訊,HART協議 |
環境條件 | 環境溫度:-20℃~+60℃ |
相對濕度:5%~90% | |
防爆標志 | Exia IIC T1...T4Ga |
防護等級 | IP65、IP67、IP68 |

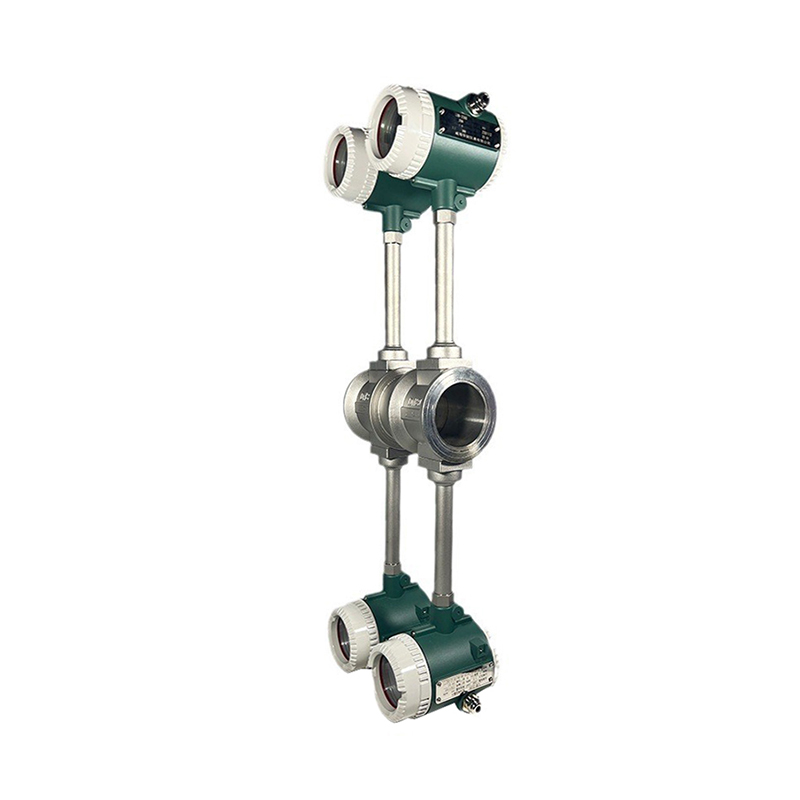

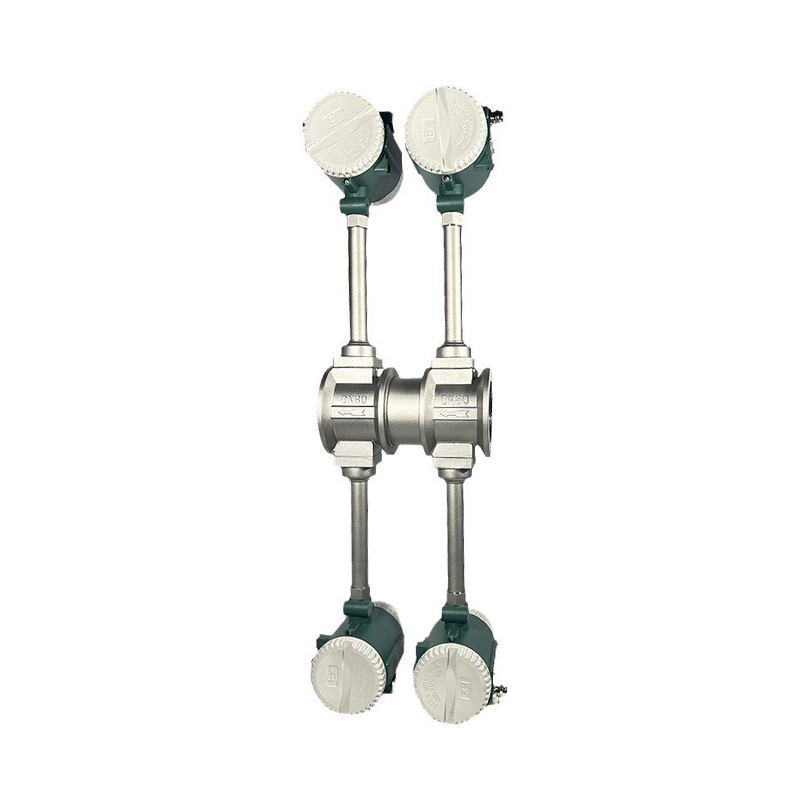

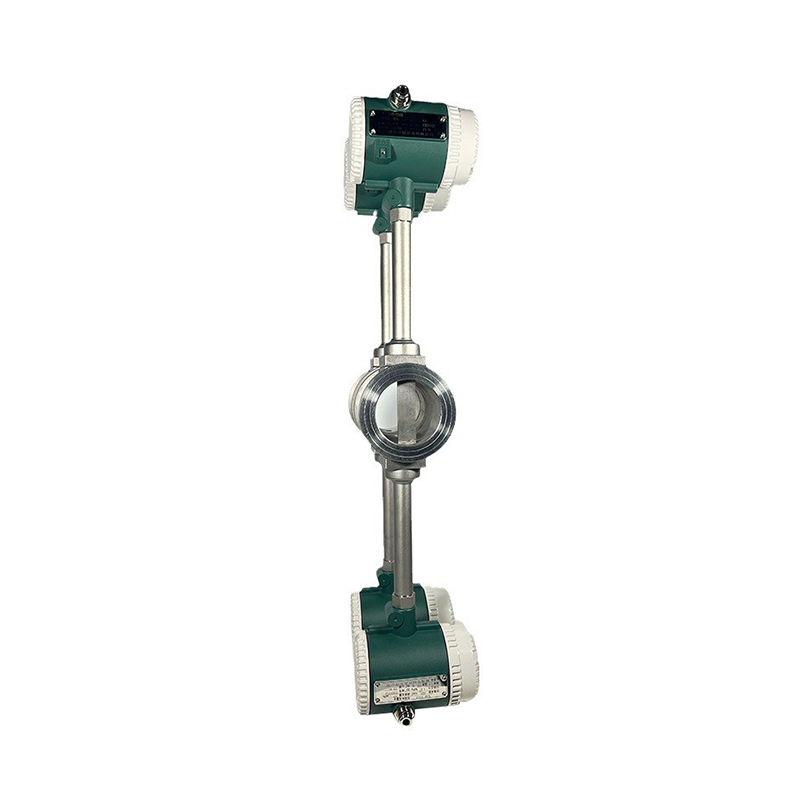

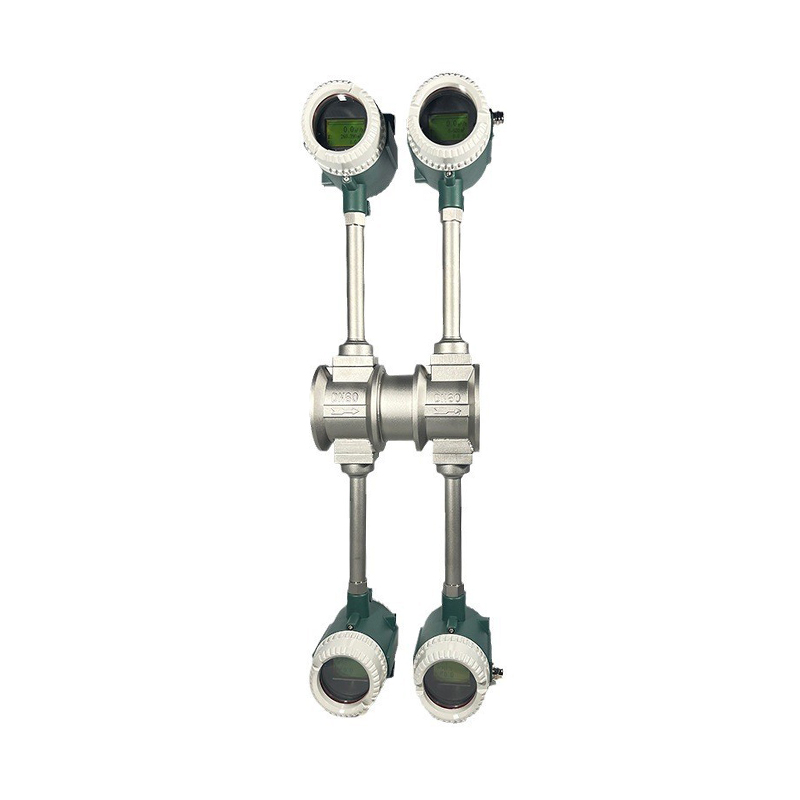

備注:特殊情況可采用雙發聲體制作工藝。
工況流量范圍參考表 單位(m3/h) | |||||
公稱直徑 (mm) | 液體 | 公稱直徑 (mm) | 氣體 | ||
標準流量范圍 | 擴展流量范圍 | 標準流量范圍 | 擴展流量范圍 | ||
15 | 0.2-5 | 0.1-5 | 15 | 4-16 | 3-20 |
20 | 0.35-10 | 0.2-10 | 20 | 5-30 | 4-40 |
25 | 0.55-12 | 0.3-12 | 25 | 8-80 | 5-90 |
32 | 0.9-18 | 0.5-18 | 32 | 10-150 | 6-200 |
40 | 1.5-25 | 0.9-25 | 40 | 14-280 | 9-310 |
50 | 2.5-40 | 1.5-40 | 50 | 20-400 | 14-490 |
65 | 3.5-70 | 2.5-70 | 65 | 35-720 | 24-840 |
80 | 5.5-130 | 3.5-130 | 80 | 55-1100 | 36-1440 |
100 | 8.5-160 | 5.5-160 | 100 | 80-1600 | 60-2440 |
125 | 15-250 | 8.5-250 | 125 | 130-2600 | 90-3600 |
150 | 20-400 | 12.5-400 | 150 | 190-3800 | 130-5200 |
200 | 34-700 | 22-700 | 200 | 330--6600 | 220-7700 |
250 | 53-1200 | 35-1200 | 250 | 530-10600 | 350-12400 |
300 | 76-1800 | 50-1800 | 300 | 760-15200 | 500-17800 |
350 | 104-3100 | 69-3100 | 350 | 1035-21000 | 690-24000 |
400 | 135-3500 | 90-3500 | 400 | 1350-27000 | 900-31000 |
