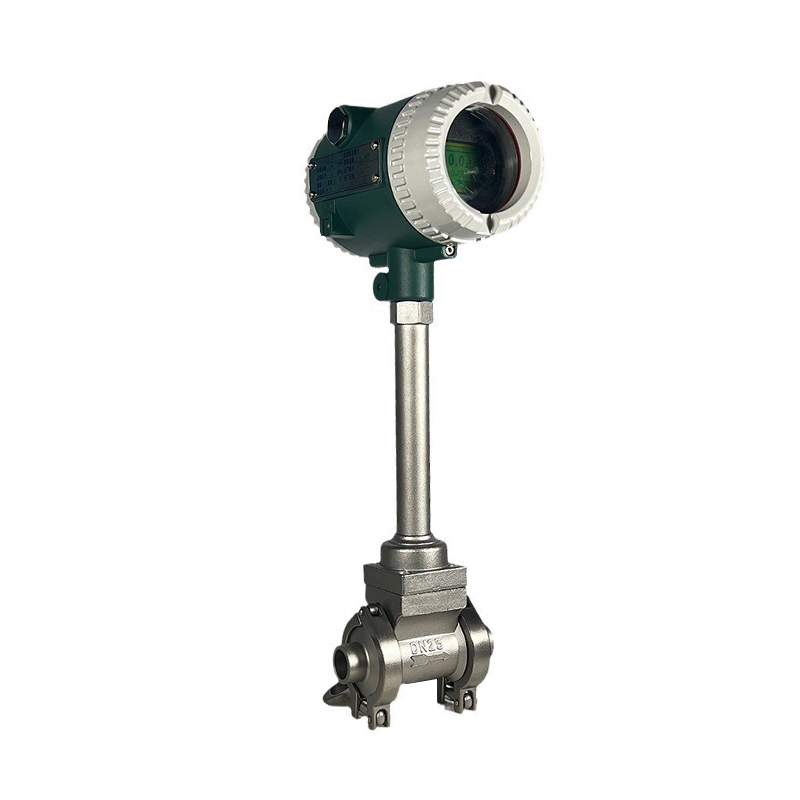

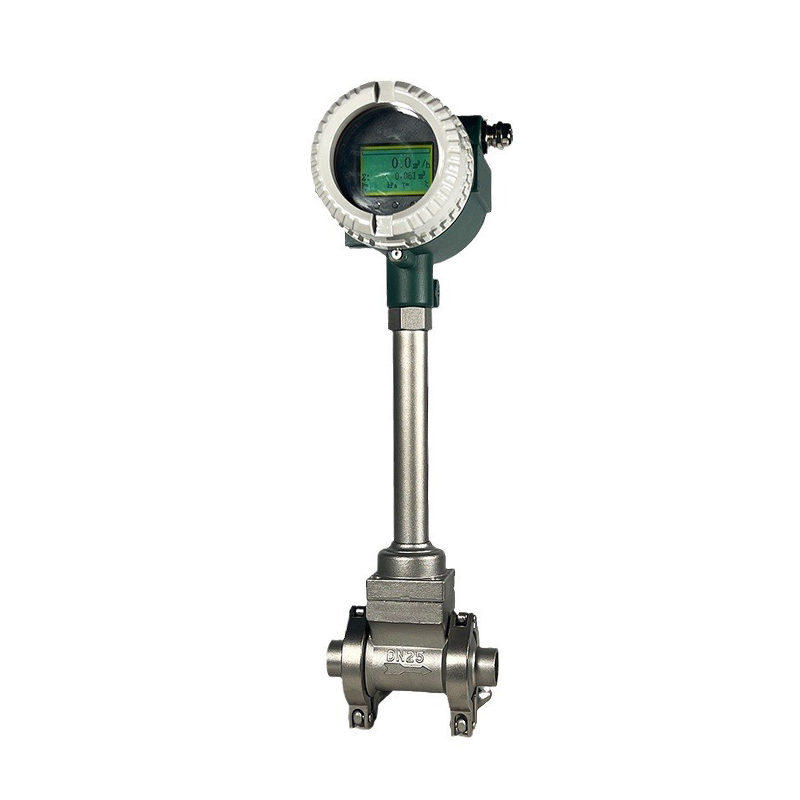

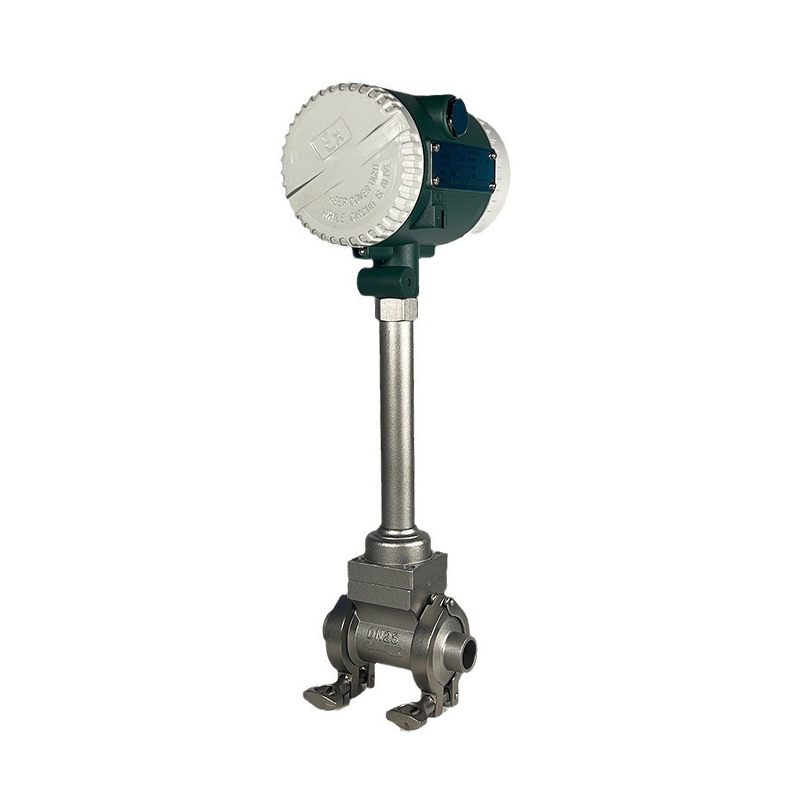

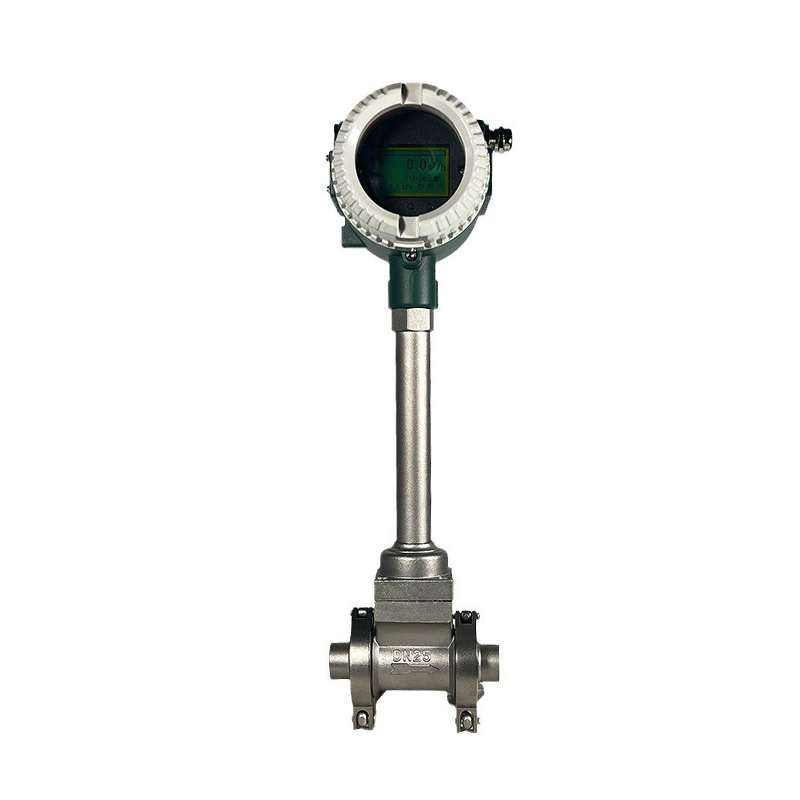

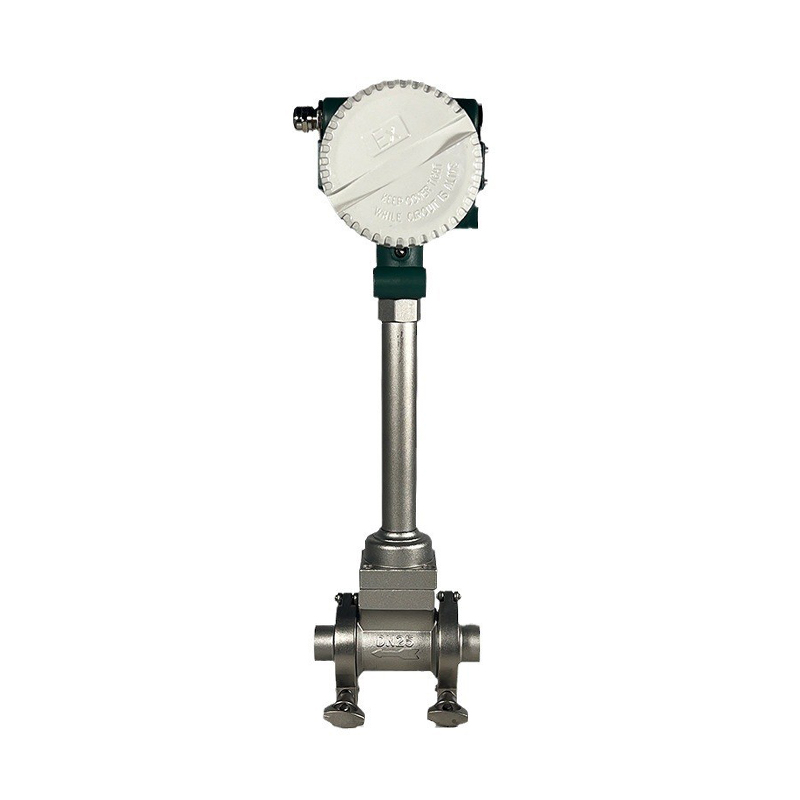

卡箍連接渦街流量計
渦街流量計是根據卡門（Karman）渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。廣泛應用于化工，食品，供熱，電力等行業。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械部件，并且采用壓電應力式傳感器，因此可靠性高，維護量小，能長期穩定使用。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量?jī)x器。
電話咨詢 18606419568
渦街流量計是根據卡門（Karman）渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。廣泛應用于化工，食品，供熱，電力等行業。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械部件，并且采用壓電應力式傳感器，因此可靠性高，維護量小，能長期穩定使用。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量?jī)x器。
● 結構簡單，無運動磨損部件，便于安裝和維護。
● 測量精度高，可靠性高，不需要現場調試。
● 壓力損失小，量程范圍寬。溫壓補償，精準測量。
● 放大板采用獨特設計，氣、液通用。
● 安裝方式靈活，可垂直、水平或不同角度傾斜安裝。
● 采用消擾電路和抗振動傳感頭，具有較好抗振動性能。
| 項目 | 性能參數 |
| 公稱通徑 | DN15～DN400 （滿管式）≥DN200 插入式 |
| 公稱壓力 | 1.6Mpa、2.5Mpa、4.0Mpa?？啥ㄖ聘邏毫?/span> |
| 介質溫度 | -40℃～+250℃ -40℃～+350℃（高溫型） |
| 本體材質 | 304不銹鋼 特殊材質協議訂貨 |
| 精度等級 | 管道式：±0.5%、±1.0%、±1.5%/插入式：±2.5% |
| 量程比 | 1:10~1:30 |
| 工作電源 | 外電源：+24VDC±15% ,適用于4～20mA、脈沖、RS485 |
| 內電源：1組3.6v鋰電池，可工作一年以上 | |
| 信號輸出 | 模擬4～20mA信號、脈沖信號 |
| 通訊輸出 | RS485通訊，HART協議 |
| 環境條件 | 環境溫度：-20℃～+60℃ |
| 相對濕度：5%～90% | |
| 防爆標志 | Exia IIC T1...T4Ga |
| 防護等級 | IP65、IP67、IP68 |
備注：特殊情況可采用雙發聲體制作工藝。
| 工況流量范圍參考表 單位(m3/h) | |||||
| 公稱直徑 (mm) | 液體 | 公稱直徑 (mm) | 氣體 | ||
| 標準流量范圍 | 擴展流量范圍 | 標準流量范圍 | 擴展流量范圍 | ||
| 15 | 0.2-5 | 0.1-5 | 15 | 4-16 | 3-20 |
| 20 | 0.35-10 | 0.2-10 | 20 | 5-30 | 4-40 |
| 25 | 0.55-12 | 0.3-12 | 25 | 8-80 | 5-90 |
| 32 | 0.9-18 | 0.5-18 | 32 | 10-150 | 6-200 |
| 40 | 1.5-25 | 0.9-25 | 40 | 14-280 | 9-310 |
| 50 | 2.5-40 | 1.5-40 | 50 | 20-400 | 14-490 |
| 65 | 3.5-70 | 2.5-70 | 65 | 35-720 | 24-840 |
| 80 | 5.5-130 | 3.5-130 | 80 | 55-1100 | 36-1440 |
| 100 | 8.5-160 | 5.5-160 | 100 | 80-1600 | 60-2440 |
| 125 | 15-250 | 8.5-250 | 125 | 130-2600 | 90-3600 |
| 150 | 20-400 | 12.5-400 | 150 | 190-3800 | 130-5200 |
| 200 | 34-700 | 22-700 | 200 | 330--6600 | 220-7700 |
| 250 | 53-1200 | 35-1200 | 250 | 530-10600 | 350-12400 |
| 300 | 76-1800 | 50-1800 | 300 | 760-15200 | 500-17800 |
| 350 | 104-3100 | 69-3100 | 350 | 1035-21000 | 690-24000 |
| 400 | 135-3500 | 90-3500 | 400 | 1350-27000 | 900-31000 |
